车身是一辆车最重要的组成部分，是载人的容器，又是包容整车的壳体，能够最直观地反映轿车外观形象等特点。所以汽车设计应非常注重车身的设计，以满足人们对轿车外形地审美要求。今天，就由汽车设计培训公司——郑州海璞汽车设计有限公司来为大家简单介绍一下，汽车车身的设计流程。

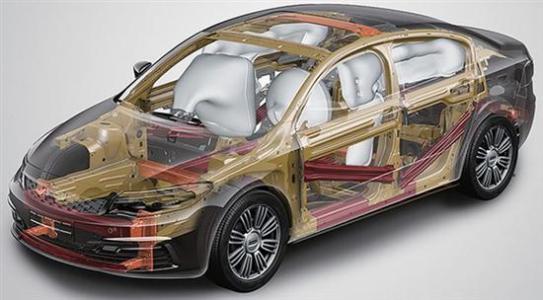

汽车车身设计流程

一、确定整车的初步控制尺寸，如：前悬与后悬、前、后风窗位置以及其倾角、前围板位置、发动机高度、地板高度、座椅布置、操纵机构布置以及内部空间的控制尺寸等。

二、绘制1∶5的车身布置图，确定车身外形的主要控制尺寸和内部尺寸之后，采用二维人体样板进行初步校核。再根据1∶5车身布置图，进行车身内部布置效果设计，绘制1∶5的彩色内饰效果图。

三、以1∶5车身布置图的外形尺寸和彩色效果图的外观为依据雕塑1∶5的油泥或石膏模型。在制作模型的过程中可以进行修改。

四、根据1∶5的油泥模型雕塑1∶1的油泥模型，此模型要求表面光整、曲线连续、能较准确地反映出车身各部分曲面的外形，以供绘制主图板做依据。

五、根据1∶1的油泥模型绘制1∶1的内部模型，校验内部装饰效果以及内部装饰尺寸。

六、绘制车身主图板，准确地反映出车身外形的表面区县，车身各零件的装配关系以及缝隙要求，车身运动中运动部件的轨迹以及云的校核等。

七、绘制车身零件图，车身上各个零件的边界条件可以从主图片上获得，通过对零件的具体结构设计所确定的截面形状，来充实主图片的内容。

八、根据猪图片、车身零件图和样板等制造1∶1的实体模型，它是重要的设计资料之一，是大批量生产汽车车身时不可缺少的依据。
